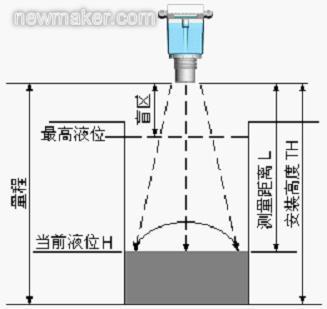

超声波液位计的安装图

如上图所示，仪表的探头发波打到液位后反射回探头，探头接收到后计算发波到收波的时光，获得测量距离L，仪表安装高度TH减去测量距离L将获得当前液位H。

仪表量程指仪表可以或许测量的距离，安装高度TH应小于量程。

仪表盲区指仪表在探头邻近无法测量的区域，最高液位与探头间距应大年夜于盲区，例盲区为0.3m，则最高液位与探头间距必须大年夜于0.3m。
探头发波是个扩散过程，即竽暌剐偏向角，安装的时刻要留意，不然可能打到池壁的凸起物或渠道边沿。

6）扰嘌发射面到最高液位的距离小于选购仪表的盲区，需加装延长管，延长管管径大年夜于120mm，长度0.35m～0.50m，垂直安装，内壁滑腻，罐上开孔应大年夜于延长管内径。或者将管子通至罐底，管径大年夜于80mm，管底留孔保持延长管内液面与罐内等高。

安装原则

1）探头发射面到最低液位的距离，应小于选购仪表的量程。


2）探头发射面到最高液位的距离，应大年夜于选购仪表的盲区。

3）探头的发射面应当与液体外面保持平行。

4）探头的安装地位应尽量避开正下方进、出料口等液面激烈波动的地位。

5）若池壁或罐壁不但滑，仪表安装地位需分开池壁或罐壁0.3m以上。

3）仪表固然自身带有防雷器件，但仪表在多雷地区应用时，建议在仪表的进出线端别的安装专用的防雷装配。
安装留意事项

1）仪表在室外安装建议加装遮阳板以延长仪表应用寿命。

2）电线、电缆保护沃森仪表管，要留意密封防止积水。


4）仪表在特别炎热、严寒的处所应用，即四周情况温度有可能超出仪表的工作请求时，建议在液位仪四周加设防高、低温装配。(end)
