跟着中国的改革开放的进一步成长，中国已经成为全球电子产品的加工临盆基地，中国市场对SMT设备的需求越来越大年夜。因为经济开辟力度等身分限制，我国SMT家当分布不平均，重要集中在珠三角和长三角地区，重要产品是临盆转角机、传输机、入料机等帮助临盆设备，竞争力异常大年夜，据不完全统计，在中山三乡就有10多家这类产品临盆企业。是以厂家须要赓续更新技巧，加大年夜研发力度，让本身的产品功能更齐备、价格更便宜、加大年夜产品亮点等来吸引客户，进步竞争力。而在SMT传输体系中参加一种新型ML100系列光电传感器半数个体系的运行供给了保障。

ML100系列光电传感器是倍加福中国推出新一代紧凑型系列的传感器，具有高灵敏度、体积小、高亮度LED状况提示、可实用于干冷情况等特点，具体应用在包装设备、皮带传输设备、PCB处理设备等。
2．1 传输系统流程设计

1 体系构成

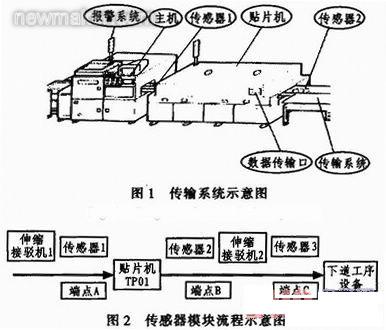

如传感器流程示意图1、图2所示，假设一块PCB的编号为01，起首大年夜经由过程传输设备伸缩接驳机(编号为CS01)进入设备贴片机(编号为TP01)进行操作贴片流程，完毕之后再大年夜贴片机(编号为TP01)进入传输设备接驳机(编号为CS02)，再经由过程传输设备接驳机(编号为CS02)进入下一SMT临盆设备，如斯反复。

2 工作道理


为了肯定设备和传输体系的工作状况是否正常，本设计筹划。在伸缩接驳机CS01与贴片机TP01的连接处A点安装一个传感器1(编号为CG01)，在贴片机TP01和伸缩接驳机CS02的连接处安装传感器2(编号为CG02)以及鄙人道工序设备人口处安装传感器3(编号为CG03)。这3个传感器分别位于贴片机的人口处、出口处以及下道工序设备的人口处，分别扫描进入贴片机的PCB板的编号、进入贴片机(TP01)时光T1和出机时光T2以及进入下道工序设备时光T3，并将这些数据传送到主机的数据库中。在贴片机输送数据端口增设一个报警体系，在传输体系的输入端和输出端分别增设一个报警体系。因为SMT设备中大年夜型设备的进出时光根本上已固定(比如说一种小型贴片机的贴装速度为3 s／块)，每道工序的操作时光根本上固定，现将设贴片机的参照理论操作时光设置为T4，在传输体系也就是传输纽带中的参照理论传输时光设置为T5(所有时光都精确到秒)。

当PCB板(编号为01)经由传输设备伸缩接驳机(编号为CS01)进入设备贴片机(编号为TP01)时，由在A点安装的传感器1(编号为CG01)扫描PCB板的编号并记录进入贴片机(TP01)时光T1，经由贴片机后大年夜B点输出，并被B点的传感器扫描其编号并记录出贴片机的时光T2，经由传输设备接驳机(编号为CS02)进入下道工序的设备中，由C点的传感器3(编号为CG03)扫描其编号并记录其进入下道工序设备的时光T3。经由过程这些参数的匹配和比较，就可以很清跋扈的分析出哪个环节出现了故障，什么时光、什么设备都能很及时的反竽暌钩出来。分析数据时，会出现以下2种情况：

①当传输设备伸缩接驳机(编号为CS01)进入设备贴片机(编号为TP01)时由在A点安装的传感器1(编号为CG01)扫描的PCB的编号与在出设备贴片机(编号为TP01)扫描的编号不相符时，体系不一向行比较，等待(T4+0．5)(0．5 s是体系设置的许可误差)在进行比较；
1)当进出贴片机的PCB的编号以及进入下道工序设备时扫描的PCB的编号匹配时，就可以进行比较，由此可以综合以下几个情况：

本设计筹划按照传统的办法采取了SMT临盆线体系的通信协定，达到数据的互相通信，用上位机(PC)和下位机(MCU)进行连接通信。通信的接口方法为RS232串口通信，波特率为9 600 bp／s，数据位数为8位，停止位为1位。个中第二位的敕令数据位和功能数据位为设备正常模式下的数据位，每个敕令数据位的都有其功能表达方法，而功能的表达是由功能数据为来规定的。而数据的传送有二种方法，第一种是当设备正常工作时(即设备的┞俘常工作模式下)的传送方法，第二种是当设备非正常工作时(即设备的故障模式下)的传送方法。
①当|T2-T1-T4|≥0．5时(0．5 s是体系设置的许可误差)，也就是说出贴片机时光T2减去进入贴片机的时光T1，再与贴片机设备的参考时光T4比较，当这个比较值的绝对值大年夜于或者等于体系许可的误差0．5 s时，解释设备贴片机(编号为TP01)工作不正常，装在贴片机输入数据端口的报警体系会进行报警，显示红灯；

2．3 数据通信模块设计


③当|T3-T2-T5|≥0．5时(0．5 s是体系设置的许可误差)，也就是说进入下道工序设备的时光逝世减去出贴片机的时光T2，再与传输体系的传送的参考时光T5比较，当这个比较值的绝对值大年夜于或者等于体系许可的误差0．5 s时，解释传输设备接驳机(编号为CS02)工作不正常，装在接驳机(编号为CS02)的报警体系会进行报警，显示红灯；

④当|T3-T2-T5|<0．5时(0．5 s是体系设置的许可误差)，也就是说进入下道工序设备的时光逝世减去出贴片机的时光T2，再与传输体系的传送的参考时光T5比较，当这个比较值的绝对值小于体系许可的误差0．5 s时，解释传输设备接驳机(编号为CS02)工作正常，装在接驳机(编号为CS02)的报警体系挥菰示绿灯。

2)当进出贴片机的PCB的编号以及进入下道工序设备时扫描的PCB的编号不匹配时，就可以进行比较，由此可以综合以下几个情况：


②昔时夜传输设备伸缩接驳机(编号为CS01)进入设备贴片机(编号为TP01)时由在A点安装的传感器1(编号为CG01)扫描的PCB的时光为T1，当等待时光大年夜于或者等于(T4+0．5)(0．5 s是体系设置的许可误差)时，在贴片机的出口处的传感器2(编号为CG02)还未扫描与该PCB板匹配的编号时，解释该PCB板被卡在贴片机上，贴片机主动进行报警显示红灯；

③当传输设备伸缩接驳机(编号为CS02)出设备贴片机(编号为TP01)时由在B点安装的传感器2(编号为CG02)扫描的PCB的编号与在进入下道工序设备的传感器3(编号为CG03)扫描的编号不相符时，体系不一向行比较，等待(T5+0．5)(0．5 s是体系设置的许可误差)时光后在进行比较；

④当传输设备伸缩接驳机(编号为CS02)出设备贴片机(编号为TP01)时由在B点安装的传感器2(编号为CG02)记录的PCB的时光T2开端，当等待时光大年夜于或者等于(T4+0．5)(0．5 s是体系设置的许可误差)时光后，在进入下道工序设备的传感器3(编号为CG03)还未扫描到与该PCB板匹配的编号时，解释该PCB板被卡在传送设备伸缩接驳机(编号为CS02)上，在其膳绫擎的报警体系会进行报警并显示红灯。


2．2 滑动模块设计

以前的传输体系经常出现错位现象，导致产品被卡位。这些现象产生重要原因是临盆线在临盆过程中，设备会产生振动，大年夜而会产生必定的地位误差，这个误差会影响设备的运行状况，当误差过大年夜时，会影响产品的质量和临盆率。要想抵消这个误差，必须有补偿装配。本筹划在传输体系的皮带上装上地位传感器和马达等装配构成一套滑动模块装配，由地位传感器将数据采集过来，经由比较后调剂全部传输体系的地位英国沃森。
②当|T2-T1-T4|<0．5时(0．5 s是体系设置的许可误差)，也就是说出贴片机时光T2减去进入贴片机的时光T1，再与贴片机设备的参考时光T4比较。当这个比较值的绝对值小于体系许可的误差0．5 s时，解释设备贴片机(编号为TP01)工作正常，装在贴片机输入数据端口的报警体系显示绿灯；

如图3滑动模块流程示意图所示，本系兼顾划设计在传输体系和SMT临盆设备的连接处，增设一个滑动装配，重要由滑动板、滚珠和地位传感器构成，形成了一个闭环控制，起到均衡感化。在临盆过程中，由模块装配上的地位传感器及时将实际地位旌旗灯号反馈给体系，与给定输入地位旌旗灯号比拟较产生一个地位误差旌旗灯号，然后由这个误差旌旗灯号驱动电机运转进行地位调剂。当设备均衡时，地位误差为零，一向行地位调剂；当传输机有偏斜时，地位误差不为零，由它驱动电机运转，使设备进行必定的地位调剂。经由过程这套装配，清除由振动产生地位偏移、利于全部临盆线的临盆、加强各设备之间连接。


3 实验结不雅

经由过程近半年的应用，经由过程一系列的数据注解，达到了预想效不雅，大年夜大年夜加强了体系的可操作性、稳定性和兼容性。

4 结论

总之，将这套筹划应用到SMT临盆体系中，增加了设备的亮点，进步了企业的竞争才能，势必给企业带来更多的机会，大年夜而带动了企业的更大年夜成长。据企业反馈过来的数据注解，企业的订单比本来的翻了一倍，现正在扩大年夜临盆范围，促进了企业的成长，进步了企业的竞争力。(end)
