    邦纳超声波传感器在自动扶梯行业的应用
    2016-01-26 11:33
    ——超声波技巧的人口旌旗灯号采集体系

    媒介:

    跟着社会主动化程度越来越高,人们更偏向于选择更多地代步对象,是以在高低楼道间代替楼梯的主动扶梯应用越来越广,包含地铁、机场、卖场、酒店、过街地道和人行天桥等场合。以前的通俗型扶梯无探测装配,无法断定是否有人嫠坐,其扶梯是一向保持赓续运行的状况,带来了不少能源的浪费。在如今国度大年夜力倡导节能的请求下,已经逐渐不克不及知足业主的请求了,是以变频电梯应运而生,而这种电梯最大年夜的特点就是在人口处会检测人员接近,在探测到有人嫠坐时处于正常速度,而没人时处于慢速或停止状况,以达到节能功能。是以,一种能靠得住断定人体是否接近的传感器装配就显得异常重要了。

    邦纳公司是美国一家有名于世的传感器制造商。其产品可广泛用于全球复荡蝼动化设备上,普及港口,印刷,物流,包装,电子,轨道交通等行业,卓越的机能更使得其产品适应地球上不合处所的情况。已成为北美销量第一,全球销量第二的传感器厂商。
    在主动扶梯行业探测装配,邦纳公司解决筹划推荐一款针对扶梯范畴设计的超声波传感器产品—邦纳T30UX超声波传感器。该超声波传感器系列是邦纳T30U超声波传感器系列的一个扩充产品,全新的T30UX超声波传感器具有T型紧凑型构造,抗电磁及射频干扰,更小的盲区和更远检测距离,并且其大年夜范围的操作温度及内置温度补偿电路,使其可应用于各类恶劣的工业现场情况。其卓越的机能参数足以让用户再也不消担心该环节会有任何掉误。以下具体地介绍这款产品在主动扶梯上的安装应用解释以及调试办法。

    newmaker.com
    T30UX超声波传感器

    这款产品的特点:
    低速节能状况 0.2 米/秒 1.1KW

    1. 固定区域超声波检测,只短卩离敏感,能靠得住探测区域内各类色彩(包含黑色)物体,同时樊篱区域外物体,避免误断定。
    2. 探测距离可按键设定,电路能主动辨认和断定,3次按键即可完成。
    3. 工作温度:-40°C ~70°C,并内置温度补偿电路,削减温度梯度变更影响传感器测量。
    4. 最大年夜检测距离有1,2,3 米,开关量和模仿量型号可选。
    5. 大年夜范围操作,发散角可达30度,靠得住覆盖人体有效部位,盲区小,最小距离100mm。
    6. 不受尘土和雨水影响,MTBF时光可达10万小时。
    7. 加强EMC 及RFI,抗干扰强;IP67 防护等级,抗冲击,抗振动。
    8. 发射接收一体化设计,不须要额外安装控制器,直径30的圆柱式螺纹,安装调试加倍便利。
    9. 按键锁定及指导灯功能;遥控Teach-in 示教功能,并有流程表指导操作。

    T30UX超声波传感器工作道理:

    在主动扶梯进出口每一侧分别带的下面安装一个超声波传感器T30UX,应用发射的超声波照到人体身上,并接收到反射的声波,就可以在扶梯人口处探测到乘客之后发出一个NPN/PNP或者继电器旌旗灯号。大年夜而为扶梯履行机构(电机驱动体系)供给精确的运行指令,达到有乘客时运行,无乘客时切换至节能状况:

    以标准型标称功率11.7KW 扶梯为例 运行速度 功耗
    满速空载状况 0.5 米/秒 3.2KW
    停运节能状况 0 米/秒 0 KW

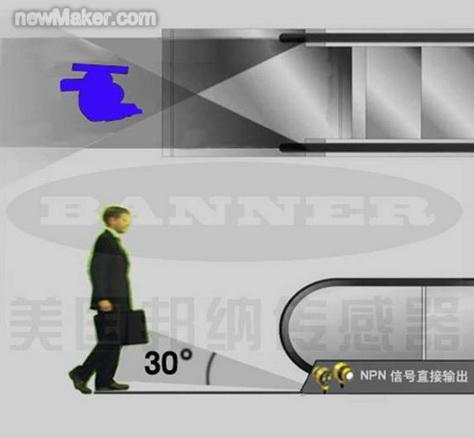

    为了确保每一个大年夜不合偏向走过来的乘客都能被探测到,须要将传感器的安装地位朝向扶梯的内侧,如许就可以使两道超声波产生交汇,扶梯人口前方形成一个无盲区的探测带。经由过程T30UX背部的按键调节,可以设定感应范围,并且会产生一个等腰三角形外形的探测光束区域。一旦有行人部分梯人口处走来,如图1所示,就可以被声波感应到。

    newmaker.com
    图1:T30UX超声波传感器检测物体示意图

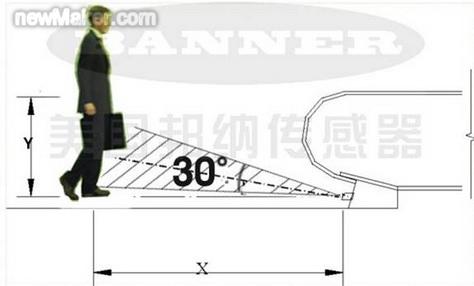

    平日国度规定了主动扶梯人口检测的最小距离为1.3米(即电梯梯级到乘客的直线距离),本筹划选择超声波量程为2米典范号,图2是简单的安装示意图:

    newmaker.com
    图2:T30UX超声波传感器检测物体角度图

    个中,X为传感器到乘客的距离,Y为乘客探测有效部位。


    以上数据仅供参考,具体的支架设计尺寸根据不合的梯型来肯定。
    现场安装操作流程和留意事项:
    假设今朝设定好超声波传感器的探测距离为1.5米(即樊篱1.5米以外的物体),同时要推敲到有乘客大年夜侧面进入电梯人口,这时刻乘客距离传感器才30mm。

    所以设定X的取值范围:1.5米 >X >0.3米,传感器发射角为30度,Y=X * tan30,可以计算出Y的同幅度范围:0.87米>Y >0.17米,即对人体的腿部和脚部进行探测,因为超声波传感器能靠得住检测深色物体,而乘客的裤子和鞋子平日都以深色为主,页堪采取光电传感器不克不及靠得住检测的部位,如今有了超声波就可以完全解决了。


    1. 根据扶梯的构造尺寸,开25mm直径圆孔并固定,不须要额外安装支架。
    2. 确保传感器前没有遮挡物体,建议超声波探头(陶瓷压片)离机构开孔距离3-5mm。
    3. 调剂并安装旌旗灯号电源接线(标准2米长),避免陶瓷片和连接线有毁伤。
    4. 探测距离可按照解释书的步调3次按键设定,建议设定最大年夜距离1.5m,最小距离30mm。
    5. 安装时,可根据具体情况恰当向上调剂仰角15-20度,向内倾斜10-15度,具体见图1和图2的角度解释
    6. 现场安装完毕后可离线长途调试,便利维修人员操作,具体见解释书长途示教功能。

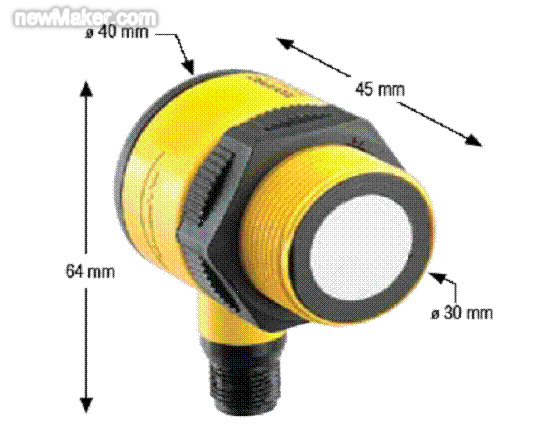

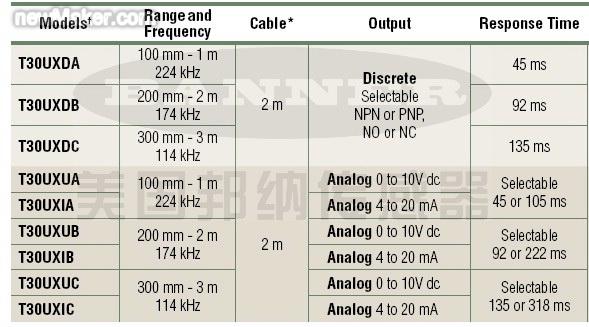

    邦纳第二代超声波传感器T30UX技巧参数及尺寸图:

    newmaker.com

    newmaker.com
    T30UX超声波传感器尺寸图

    总结:
    超声波传感器在工业上和平易近用上的应用正快速成长,这项曾经十分昂贵并且精准度不高的技巧如今已经变得简单易用,精度高且费用低廉。而如今,超声波传感器已经成了一个惯例设备在过程控制中进步产品的质量,应用在检测次品,确认出现或者消掉和其他一些范畴。这种传感器同样可以进步临盆力,它可以削减废料,避免因为零件破坏袈潇成的停工。将来在此项技巧范畴内词攀类产品的成长仍将延续这种趋势,这是一项挑衅,已经在工业范畴内杀青共鸣,那就是超声波传感器不但光在所有的制造范畴内(包含质量控制,过程控制和检测),并且在相当一部分平易近用设备上俱有极大年夜的成长潜力。

    附:超声波传感器选型要点:

    范围和尺寸
    被检测的物体的尺寸大年夜小会影响超声波传感器的最大年夜有效范围,传感器必须探测到必定级其余声波才能被鼓励输出旌旗灯号,一个较大年夜的物体可以将大年夜部分声波反射给传感器,所以传感器可以在它的最大年夜限度内对此物体进行感应,而一个小物体只能反射很少的声波,如许就明显地减小了感应典范围。

    被测物

    能应用超声波传感器进行检测的最幻想的物体应当是大年夜型、平坦、高密度的物体,垂直放置面对着传感器感应面。最难检测的是那些面积异常小,或者是可以接收声波的材料制造的,比如泡沫塑料,或者是倾斜面对着传感器的。一些比较艰苦被检测的物体可以先对物体的背景外面进行示教,再对放在传感器和背景之间的物体作出反竽暌功。用于液体测量时须要要液体的外面垂直面对超声波传感器,如不雅液体的外面异常不平整,那么传感器的响应时光要调的更长一些,它会将这些变更做个平均,可以比较固定的攫取。

    在Retrosonic模式下应用超声波传感器使得探测不规矩物体也成为可能,在retrosonic模式下,超声波传感器可以先探猜一平整的背景,如一面墙,当任何物体经由过程传感器和墙之间的时刻,就会阻碍声波,传感器感应到了中断,便会心识到出现了物体。
    振动

    无论是传感器本身照样四周机械的┞否动,都邑影响距离测量的精确度,这时可以推敲采取一些减震沃森仪表办法,例如:用橡胶的抗震设备给传感器做一个底座,可以削减振动,用固定杆也可以清除或者最大年夜程度的削减振动。

    衰减

    误判

    当四周情况温度迟缓变更的时刻,有温度补偿的超声波传感器可以做出调剂,然则如不雅温度变更过快,传感器将无法做出调剂。



    声波可能会被邻近的一些物体反射,比如导轨或者固定夹具,为了确保检测的靠得住性,必须削减或者清除四周物体对声波反射的影响,为了避免对四周物体的缺点检测,很多超声波传感器都有一个LED指导器来引到操作人员进行安装,来确保这个传感器被精确的装好,削减掉足的风险。(end)
