    MEMS技术从器件级转向系统级平台
    2016-01-19 11:11
    微机电体系(MEMS)技巧有望给各个年纪层的小我、各类家当甚至我们全部社会带来加倍深远的影响。这种技巧正大年夜器件级转向器件表里部都须要新兴技巧的体系级平台。

    这两个范畴的成功将实现用于智能传感和情境感知的新平台,大年夜而使花费电子、生物医疗、工业、情况、通信、安然、运输市场以及基本举措措施监测和金融应用受益良多。


    MEMS器件制造商必须应对传统营业模式偏离的局面(传统上,MEMS IC制造商为OEM制造器件,OEM将这些器件封装成最终产品)。他们必须专注于客户的具体需求、最终产品的应用情况和应用方法,以及若何使产品更易于操作。对于请求低成本的市场(如花费电子市场),关键在于更高的集成度,即以具佣旧本效益的方法归并CMOS和MEMS。

    这些不雅点在两场近期举办的MEMS大年夜会,即MEMS技巧峰会和MEMS治理者大年夜会上的演讲中,获得了证实。


    按照会议的冠名,MEMS技巧峰会汇集了MEMS家当群体的“绅士”。此会议还肩负着回想以前25年来MEMS技巧的进步以及瞻望将来的双重目标。此外,它照样MEMS家当前锋Nova Sensor公司成立25周年的纪念会,开创团队的成员组织了此晃荡。美国微机电体系家当协会(MIG)是MEMS治理者大年夜会的赞助单位沃森仪表

    “芯片外部的考量涉及体系工程设计的本质。芯片是体系真正的使能者。然则,它须要热治理和互连策略等诸多其他功能的支撑,大年夜而创建最合适客户应用的解决筹划。”Roger Grace Associates总裁Roger Grace表示。

    “这种MEMS解决筹划的其他重要功能包含MEMS至体系的接口(往往是带具有嵌入式软件/算法的微控制器内核的ASIC)、电源以及收集芯片,所以这些功能都以鲁棒且具佣旧本效益的方法组合在一路。创建这种办法的基来源基本则(图1)是体系工程设计、靠得住性分析、可制造性和可测试性设计以及协同设计。”Grace弥补道。

    newmaker.com

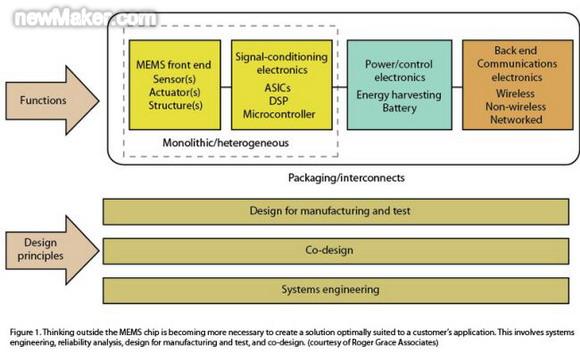

    图1:MEMS芯片外部的考量对于创建最合适客户应用的解决筹划而言正变得越来越有须要。
    这涉及体系工程设计、可制造性和可测试性设计以及协同设计。

    MEMS IC制造商今朝也动作几回再三。比如,飞思卡尔半导体公司借助Xtrinsic产品组合开创了新的传感时代。这种品牌的传感器在设计时明智地结合了智能集成、逻辑和可定制软件,可实现更智能且差别化程度更高的应用。
    图2:Kionix三轴KGY13陀螺仪采取5×5×0.9mm3 24引脚LGA封装,针对大年夜众市场花费电子应用

    MEMS和非MEMS半导体IC制造商正在借助他们的产能和产品,尽心尽力地投入到他们所认为的巨大年夜新市场商机中。英特尔实验室(Intel’s Labs)副总裁兼总监Vida Ildereme表示,英特尔正借助嵌入式单晶片系統(silicon-on-a-chip) IC的开辟,寻找嵌入式应用中的智能传感商机。该公司力争打造其在微处理器范畴的引导地位,开创嵌入式应用的新功能和计谋偏向。

    “MEMS和其他传感技巧对花费电子、智能电网和医疗市场产品的重要性正一日千里,”Ildereme表示,“智能传感和情境感知办事将借助数以亿计的无线连接设备,为嵌入式市场带来巨大年夜的商机。”

    newmaker.com

    newmaker.com

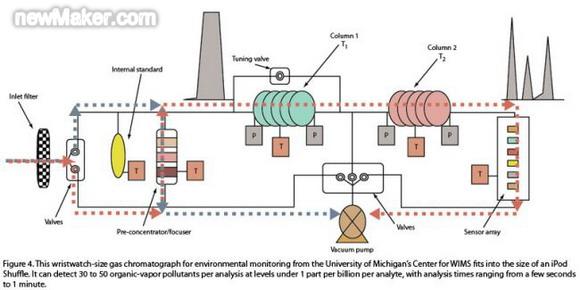

    图4:密歇根大年夜学无线集成微体系(WIMS)中间的┞封款手表大年夜小的用于情况监测的气相色谱仪合适iPod Shuffle的尺寸。它在每次分析时可在几秒到一分钟的分析时光内涵每十亿分析物中检测出30到50种有机蒸气污染物。

    巨大年夜的花费类市场
    这款微型无源LC谐振传感器名为Champion,由外部电感耦合供电,无需电池。压力产生变更时传感器膜片曲折,并改变LC电路的谐振频率。

    比来几年来,花费电子市场正以创记载的数字应用多轴MEMS加快度计和陀螺仪,其应用范围涵盖智妙手机、数码相机、标记本和膝上型电脑、平板电脑、电视遥控、游戏机、玩具、小我导航设备和GPS设备。加快度计和陀螺仪正在向芯片中增长更多功能,同时保持更小的尺寸和更低的成本——这是花费电子市场的两个必备请求。

    威特艾传感技巧(VTI Technologies)、索尼(Sony)和松下(Panasonic)等新晋公司,正挤身Invensense、意法半导体(STMicroelectonics)和爱普生拓优科梦(Epson Toyocom)等成熟MEMS陀螺仪制造商行列。此外,博世传感技巧(Bosch Sensortec)和Kionix也有望进入这一市场。

    Invensense借助其MPU-6000系列产品,实现了集成式MEMS陀螺仪范畴的冲破,该系列产品在4×4×0.9mm3的裸片上集成了一个充当硬件加快度计引擎的数字活动处理器以及一个三轴陀螺仪和加快度计,可实现9轴传感器融合。

    比来被罗姆公司(Rohm Co. Ltd.)收购的Kionix公司在花费类应用MEMS惯性传感器产量上排名第三,该公司借助两款5×5×0.9mm3新型数字陀螺仪(双轴KGY-12和三轴KGY13 LGA封装,图5)的推出,充分发挥了其在针对花费类市场的易于应用的加快度计范畴的专业技巧优势。这些陀螺仪针对具有内置的用户可编程、定向拍打、定向震动和自由落体活动监测义务算法的具体应用。

    newmaker.com

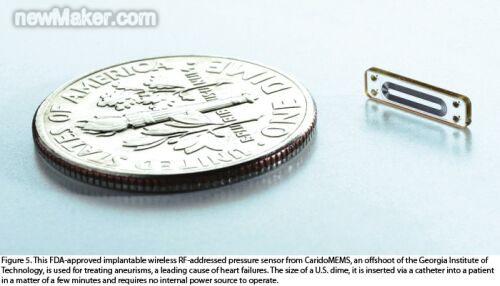

    图5:从属于美国佐治亚理工学院的CaridoMEMS公司的┞封款经由FDA赞成的采取RF技巧的埋植式无线压力传感器可用来治疗动脉瘤(动脉瘤是导致心力弱竭的重要原因)。该传感器经由过程一个只需几分钟即可完成的导管插入术插在病人心脏邻近,无需任何外部电源供电。

    “我们最大年夜的工程设计人员编制是应用工程设计,对于我们而言,这些人员是在为终端用户开辟应用。”Kionix公司首席履行官Greg Calvin表示,“我们的客户欲望我们向其供给他们想要的最终解决筹划——可向他们供给关于器件是否在移动以及位于纵向照样横向模式的信息的存放器。客户不欲望受到原始数据处理的困扰,或者他们没有才能处理原始数据。”

    多半MEMS陀螺仪都采取叉和梳等不均衡开环振动体工作。相反,Silicon Sensing Systems公司采取谐振频率为22kHz的3mm闭环振动环。该振动环可视为无数个采取均衡振动圆形构造的音叉。该公司传播鼓吹,这种办法可实现成本更低、功耗更低且更轻的MEMS陀螺仪。同时,Qualtre公司正在其陀螺仪中采取声体波(bulk acoustic-wave,BAW)技巧,据称,这种陀螺仪的加工成本和功耗都要比其他陀螺仪低。
    密歇根大年夜学是生物医疗应用埋植式MEMS器件开辟的引导者。这些器件包含用于听觉和神经检测和仿真应用的探针,以及用于心脏动脉植入和视觉假体眼内植入应用的MEMS压力传感器。很多新创造结不雅最终以产品的情势面市,今朝正为遍布全球的┞凤所和其他医疗机构所应用。

    MEMS惯性治理组件(IMU)是MEMS陀螺仪的一个分支,它包含高度集成的MEMS加快度计和陀螺仪。十几年来,这些器件已被用于导航、飞翔控制和稳定性功能。如今,更高的集成度促进了价格的日益降低,大年夜而使IMU可以或许用于新兴的保健和工业应用中。

    newmaker.com
    图6:一个由60个与视网膜相连的电极构成的┞敷列和一个MEMS视网膜泵被设计用于经由过程视网膜的电刺激引起视觉感知,来治疗由视网膜色素变性和老年性黄斑变性等疾病引起的掉明。Second Sight的┞封种小型第二代产品Argus II不会引起排斥反竽暌功,植入时可以从新注满,还可进行给药编程。

    新前景

    惠普公司(HP)策划人Rich Duncombe比来颁布了其公司的一些筹划,旨在为须要传感解决筹划的家当和实体供给传感解决筹划,并以办事的情势发卖这些解决筹划。这一策略大年夜根本上背离了MEMS IC制造商为OEM制造器件而OEM将这些器件封装成最终产品的传统营业模式。

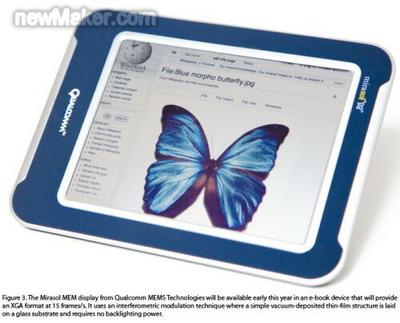

    图3:高通MEMS技巧公司的Mirasol MEMS显示屏将于本年事首年代用于电子书设备中,该设备可以15帧/秒的帧速度供给XGA格局。它采取干涉仪调制技巧(其道理是将一个简单的┞锋空沉积薄膜构造置于玻璃基板上),无需背光电源。

    即使是开创几乎所有MEMS技巧的学术界,也在寻找赚钱的市场机会。据美国密歇根大年夜学传授,也是该校无线集成微体系(WIMS)工程研究中间前院长的Kensall Wise表示,这种无线设备正在推动设计用于盲区测量的主动和自立生物医学体系的成长。

    固然惠普是采取MEMS技巧喷墨打印头的重要制造商,然则该公司筹划应用其比来开辟的低功耗、低噪声和高分辨率MEMS加快度计传感器平台,与须要词攀类数据的客户在该平台长进行合营构建。

    “我们已经宣布了与壳牌石油公司(Shell Oil Co.)联袂开辟无线传感体系的合作协定,这种无线传感体系可在壳牌石油公司勘察油井时极难进行数据采集的区域采集到极高分辨率的陆上地动数据。”Duncombe表示。

    “我们将向任何有需求的客户供给这种‘体系’级解决筹划,同时我们看到了这一举措背后巨大年夜的市场商机。”在谈到交通体系、基本举措措施和能源监测范畴的巨大年夜商机时,他弥补道,“即使是金融行业也可以采取这种生物辨认和验证办事。”

    newmaker.com

    情况和工业应用也可能被证实是MEMS器件最大年夜的两个潜力市场。MEMS传感器与自立无线收集相结应时,将开创振动和健康监测基本举措措施以及铁路、桥梁、水坝、麓竽暌诡和飞机等构造的新时代。

    模仿器件公司(ADI)比来推出了首款MEMS三轴振动分析体系,可赞助工业设计人员晋升体系机能、降低保护成本。ADIS16227 iSensor振动监测器在15mm3的小型封装内采取了一个MEMS加快度计和一个内置可编程处理器,可实现定向传感和频谱分析,对具体振动源进行辨认和分类。

    光学范畴


    “这种技巧无需背光,是以,与市情上的其他电子书和电子浏览器比拟具有低功耗,”高通工程设计高等副总裁Clarence Chui介绍道,“它有与Kindle电子书等产品竞争的潜力,然则其特点是运行速度更快。”

    这些应用仅仅只是开端。MEMS技巧将为所有人开创文明的新纪元。MEMS器件的价格已经出现暴跌,它正沦为“日用品”,这已在比来举办的MEMS治理者大年夜会(MIG)的“enabling(实现)”主题获得证实。这些器件将充斥各个市场板块,使无数应用受益,其应用范围超乎设计者的想像。(end)
    德州仪器(Texas Instruments)的数字孤矶影(DLP)技巧,就是个一一个成功的MEMS光学实现筹划的典范。DLP采取MEMS扫描镜,是2D和3D数码相机、投影电视、会议室投影仪和微投影仪范畴的重要投影器件。

    Microvision公司的PicoP显示引擎被广泛用于电信、汽车、花费电子和航空电子设备应用中。其关键器件双向MEMS扫描镜与小的曲折部分相连,这使其可以或许纵向和横向振荡,逐个像素地捕获或重现图像。该引擎采取红色、蓝色和倍频绿色激光二极管,这些二极管与扫描镜一路在全部视场产生全彩色、光鲜和一致的显示。

    三星公司(Samsung)也涉足嵌入式MEMS微投影营业。该公司的SPH-W9600及GT-i8520 Galaxy Beam就是两款投影手机。

    涉足情况范畴

    密歇根大年夜学无线集成微体系(WIMS)中间的一款新产品,是用于情况监测的手表大年夜小的气相色谱仪。这所大年夜学欲望实现这个合适iPod Shuffle尺寸的器件贸易化(图4)。
    MEMS技巧的应用还涵盖显示和光学投影范畴。高通MEMS技巧公司(Qualcomm MEMS Technologies)的Mirasol显示屏采取干涉仪调制技巧,其道理是将一个简单的┞锋空沉积薄膜构造置于玻璃基板上。这种能以15帧/秒的速度供给XGA格局的显示屏,将用于即将在今年事首年代供货的电子书设备中(图3)。

    该产品针对情况监测应用,每次分析可在几秒到一分钟的分析时光内,在每十亿分析物中检测出30到50种有机蒸气污染物。这种气相色谱仪还可用于医疗保健和国防应用。

    今朝,Block Engineering公司正在制造用于低成本军事、贸易和工业应用的微型显微光谱仪化学气体传感器。ChemPen的体积比一支钢笔还要小,估计其成本在1000美元以下。
    该器件采取复杂的MEMS傅里叶变换红外(FTIR)技巧,将采取桑迪亚国度实验室开辟的MEMS Summit-V工艺制造。其软件可以经由过程编程来检测化学战的毒性化学品和有监工业化学品。

    滨松公司(Hamamatsu)已开辟出一款重量仅9克的微型MEMS光谱仪头,可广泛用于12nm空间分辨率下波长在340到750 nm之间的可见光应用。C10988A尺寸为27.6×13×16.8mm3,设计用于替代存在尺寸和功耗问题的标准微型光谱仪。它整合了滨松公司的MEMS和图像传感器技巧。

    此外,C10988A还采取焦距极小的像差校订凹面光栅以及可获得高衍射效力的闪烁光栅剖面。光栅对面是一个带有750×750μm2 MEMS片上瘦语的专用CMOS图像传感器。传感器与瘦语之间的距离是1mm,传感器与光栅之间的距离是8.5mm。



    “MEMS技巧正在大年夜贸易化转向今朝的花费电子应用之外的个性化范畴。”意法半导体传感器和高机能模仿视觉营业副总裁兼总经理Benedetto Vegna表示。

    这种个性化,将给监测人体重要参数的人体局域网、监测病人行踪的传感器以及实现患者与医疗办事供给商进行沟通的器件等范畴,带来突飞大进的成长。

    我们已经见证了用于生命体征监测的便携式家用保健设备、为获得更好诊断和治疗效不雅的经由改进的人体植入器械、给药体系以及流体和细胞处理装配的大年夜范围供货,MEMS器件则走在这一市场的前沿。今朝,MEMS传感器正被广泛用于病人摔倒感知、活动和移动跟踪、埋植式给药和神经刺激体系、呼吸监测以及血糖和血压监测。

    MEMS前锋Janusz Bryzek将智妙手机视为实现采取MEMS技巧的潜在医疗对象的关键设备。他认为,诸如肺监测和分析等应用将在超声成像范畴发挥重要感化。
    与时俱进的医疗保健范畴



    植入胰腺、眼科装配、听觉器件和心血管装配则即将面市。图5是经美国食物药物治理局(FDA)赞成的采取RF技巧的埋植式无线压力传感器,由从属于美国佐治亚理工学院的CaridoMEMS公司供给,可用来治疗动脉瘤(动脉瘤是导致心力弱竭的重要原因)。

    钙揭捉力传感器及其无线天线,经由过程一个只需几分钟即可完成的导管插入术插在心脏邻近。该装配监控血压,并将结不雅发送到无线扫描仪。当数天收到的异常血压都在幻想范围之外时,大夫会获得德律风通知,以便采取进一步行动。

    根据佐治亚理工学院传授兼CardioMEMS公司开创人Mark Allen的报道,Champion具有前程无量的效不雅。“与今朝的护理金标准比拟,采取该装配监护的病人中住院治疗的病人比例降低了38%。”他表示。

    MEMS技巧在用来治疗视网膜色素变性和老年性黄斑变性等疾病的眼科植入范畴,也开端大年夜显身手,南加州大年夜学(University of Southern California)多汉尼眼科研究所为期25年的人工视网膜筹划可以见证这一点。根据Mark S. Humayun传授的报道,第二视觉医药产品公司(Second Sight Medical Products)投资的临床实验取得了鼓舞人心的效不雅。
    Second Sight第二代产品Argus II经由过程对视网膜进行电刺激来引起视觉感知。这种与视网膜泵合营工作的植入装配,包含一个由60个与视网膜相连的电极构成的┞敷列(图6)。电极将大年夜外部摄像头获取的信息传送给视网膜,为植入体供给根本视线。
    “借助MEMS技巧,我们可以制造新型迷钠揭捉科泵,这种眼科泵尺寸小,不会引起排斥反竽暌功,植入时可以从新注满,并且可进行给药编程。”Humayun表示。
