机床数显技巧的成长确立了作为机床地位反馈的传感器，也促进了数控技巧和数控机床的成长。因为传感器和数显表临盆成本赓续降低，使机床数显装配获得广泛的应用，如今机床数显装配的临盆已是一个新兴的行业。

机床数显成长的概况

数显机床是20世纪70年代以微电子技巧改革传统的机床家当的新闹事物。机床采取数显装配后进步了加工精度和工效，降低了废品率。半个世纪以来，以先后次序取得在数显机床上应用的位移传感器共有5种：20世纪50年代新兴的感应同步器；20世纪60年代的光栅和磁栅；20世纪70年代的容栅和球栅。这五种测量体系都是栅式测量体系，都采取了反复周期的构造设计办法，应用平均技巧削减误差、进步精度，应用差动技巧进步灵敏度。除了磁栅、球栅外，其他三种传感器都采取光刻、复制的办法制造标尺，其产品制造成本获得降低而精度获得进步。这五种测量体系表现了位移测量范畴中的多样性，都有各自的长处和不足,在应用中互相弥补。

在我国最先应用的是感应同步器和光栅传感器，开端是作为角度编码器，然后才成长成为线位移传感器。应用范畴开端是军事上，然后是测量仪器上，一向到有了数显表才有了机床数显，然后才有地位反馈的数控体系。磁栅和球栅一开端就用于数显，容栅开端是用于量具、量仪，2003年日本三丰（Mitutoyo）公司将容栅用于机床数显。

我国以数显技巧改革传统的机床家当是在20世纪80年代中期，在当局推动下全国各省、市设立了数显技巧推广办事中间，用大年夜量经费补贴企业安装机床数显装配，当时国产传感器比较成熟的产品是感应同步器，所以数显中间推广的大年夜部分是感应同步器数显装配。20世纪90年代中后期，我国的光栅数显产品才慢慢商品化、家当化，2000年以来我国数显家当每年以30%~40%的速度增长，到2006年光栅尺的发卖量已跨越30万个坐标，发卖额达到人平易近币2亿元。用于铣床的一套数显装配（400 mm/800 mm二支光栅尺和一台数显表）发卖价降到1200元；圆光栅编码器的发卖量已跨越53万个，发卖额达到人平易近币1.5亿元，这与我国年产55万台机床是相适应的。我国机床的数显化率估计已达到30%阁下。
感应同步器测量体系包含传感器和数显表两部分。这种电磁感应地位检测元件是20世纪50年代美国Farrand公司根据美国空军提出的请求创造的。大年夜本质上看，它是一种采取平面绕组的分化器，最早研制成功的感应同步器是扭转型的，直径为127 mm，有108个极的圆感应同步器。它由转子和定子两部分构成，分别安装在相对迁移转变的部件上。这个127 mm的圆感应同步器，成功地用于导弹制导设备的跟踪体系中。

五种数显测量体系

光栅、感应同步器、磁栅、球栅和容栅五种测量体系在机床行业中常用的┞筏距、分辨力、精确度和最赶紧度如表所示。

1.光栅数显装配

当当代界已大年夜周详加工、检测，达到亚微米级加工、检测，今朝正向纳米级加工技巧及纳米检陈技巧的偏向成长。光栅技巧也恰是在这些相干技巧的促进下，取得了飞跃的成长。

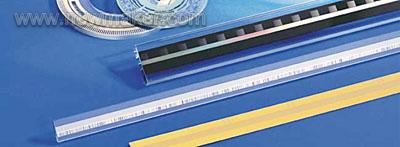

大年夜20世纪70~80年代以来，不少国度的公司如日本、美国、意大年夜利、法国、瑞士、中国等均将光栅数显的技巧及产品，应用于本身的产品之中。该系列产品已成功应用于坐标测量机、比长仪等计量仪器、高周详数控机床、超周详加工机床和半导体工业的专用设备上。通俗机床用的光栅尺多半是封闭式的，标尺有玻璃和钢两种，玻璃标尺可以到3 m长，钢带标尺可以到30 m或更长。分辨率大年夜5μm~0.1μm，精确度有±5μm/±3μm/±2μm。0.1μm时的速度可达60 m/min，1μm时达120 m/min。周详机床要用敞开式光栅尺，分辨率大年夜1μm~1 nm，最高精确度到±0.5μm。比来成长的绝对式光栅尺获得比较广泛的应用，其分辨率可达到0.1μm，速度达120 m/min，在起动时不须要寻找零位，缩短了机床的非临盆时光，进步了机床的靠得住性。
德国Heidenhain公司是当当代界制造光栅尺、圆光栅编码器、数显表和数控装配最有名的公司。西班牙Fagor、日本Mitutoyo（三丰）、英国Renishaw也都是数显测量舷范畴有名的公司。国内比较大年夜的光栅尺临盆企业是长春景春色机、信和、怡信、万濠和新天，圆光栅编码器临盆企业是长春禹衡、无锡瑞普。

2. 感应同步器数显装配

因为20世纪50年代数控机床出现后，急需行程大年夜、精度高、机能稳定的直线地位数字检测体系，因而在圆感应同步器的基本上，又成长出直线式感应同步器。直线感应同步器由定尺和滑尺两部分构成，应用时分别安装在相对移动的部件上。标准型感应同步器定尺长度为250 mm，但可用接长的办法接到18 m，钢带式感应同步器定尺单根长度即可做到10 m，最长30 m。是以实用于复荡蜇型、大年夜型和中、小型机床。

感应同步器的应用范畴普及航天、航空、机械制造，周详仪器，计量等部分。圆感应同步器可以测量整周内的随便率性角度，常用于数显转台、数控转台、伺服转台、陀螺平台、火炮控制、导弹制导、雷达天线、经纬仪等；直线感应同步器多用于各类机床、仪器，作为数显、数控和伺服体系的反馈测量元件。

感应同步器数显表与直线感应同步器或圆感应同步器构成数显地位测量体系。数显表起首将激磁旌旗灯号输入给感应同步器，感应同步器再将地位感应旌旗灯号送回给数显表，数显表将旌旗灯号处理后由显驶吩示，也可将地位/数字旌旗灯号送给伺服体系作为控制用。

因为感应同步器精度高（长度精确度达到±1μm，角度精精确度达到±1"）、靠得住性高以及抗恶劣情况才能强，美国一向在军事、空间科学、射电千里镜、机械人和机床上应用，例如美国把感应同步器广泛应用于人造卫星和核潜艇的制导体系，在太空的哈勃千里镜（Hubble telescope）上就安装了感应同步器。然则因为市场的竞争，感应同步器在国内机床行业的应用大年夜幅度削减，制造企业也逐渐退出了这一范畴。

3. 磁栅数显装配

1958年在布达佩斯举办的第四届国际计量与测试大年夜会(4th.IMEKO)上，捷克工程师K.stepanek第一次向世界介绍了一种新型的基准测尺——磁栅及其在测量技巧中应用的实验研究情况。第二年秋天，在布尔诺举办的国际博览会上，展出了用于测量齿轮和机床传动链精度的TMO系列磁栅式测量仪沃森WSEN。自此，作为一种新型的测量技巧——磁栅技巧便正式宣布问世。
最初，磁栅重要被用作圆分度测尺，且只能在动态(匀速活动)的情况下，用模仿电子体系进行检测，但在工程中，直线地位检测往往比角度和圆分度测量应用更广，是以继圆形磁栅之后又成长了直线磁栅(又称磁尺)。20世纪60年代初，以Sony磁尺公司为代表的日本公司，在直线磁栅的刻制(录磁工艺)调制式读出磁头和检测体系研制以及工业应用方面都进行了体系而深刻的研究，并开辟出直线磁栅和圆形磁栅检测装配系列产品，把磁栅检陈技巧进步到一个新的程度。

Sony公司临盆精度高、用于反馈的磁栅尺的输出旌旗灯号周期为40μm的┞俘弦波，分辨率0.05μm~1μm,精确度±3μm，最赶紧度150 m/min，测量长度大年夜70 mm~2 040 mm，防护等级可以达到防水的IP65。因为磁栅尺测量长度比较长(可以到30 m)是以在大年夜型机床上应用较多，磁栅尺的系列产品的精确度有±10μm、±5μm、±3μm,分辨率大年夜5μm~0.1μm。Sony公司磁栅尺的年产量在10000支阁下，发卖额跨越1000万美元。我国研究磁栅检陈技巧也较早。1961年上海机床厂就试制成功了刻制圆形磁栅的大年夜型录磁机，并能刻出±1"的圆形磁栅。磁栅尺在我国主如果用于机床数显，国内的制造单位是上海平信公司（原上海机床研究所），年发卖量在5000支阁下。
4. 球栅数显装配


英国Newall公司于1975年推出栅距为0.5"的球栅尺Spherosyn（分辨率5 mm），并响应开辟了数显表，1976年获得了美国专利权。1995年又推出栅距为5 mm，分辨率为1 mm的Microsyn高精度球栅尺。1975年以来，英国Newall公司一向垄断着球栅市场，该公司80％以上的产品销往世界60多个国度，球栅的年发卖量已跨越20000支，累计跨越40多万支。球栅的标尺是在不导磁的钢管内放入0.5in.的钢球，构成栅距为12.7 mm的球尺，读数头采取了防水保护，保护等级达到IP67的防水标准，是所有传感器类型中最高的，在情况恶劣的处所用得较多。球栅测量长度可达到12 m，分辨率5μm，最大年夜移动速度120 m/min。球栅尺在我国的年发卖量跨越5000套。


球栅具有很多独特的长处：①采取完全密封型构造，球同步器的高精度钢球和线圈均被完全密封，可以在水中或油中工作。这一特点使得球同步器特别实用于水下机械和一些必须浸在水中进行加工的材料的加工机械。②尺体为金属构造，保护优胜，不会因冷却水、冷却液、金属粉末或尘土等的影响而污损。③壳体刚性强、密封好，即应用喷气枪清理机床时，直接喷射到球同步器上也不会被破坏。④基准钢球的线胀系数与钢铁雷同，对车间温度的变更不敏感。⑤能在强磁场和强辐射前提下工作，可用于原子反竽暌功堆。


蓬勃国度机床数显的推广应用是在20世纪70年代中期，微电子成长到中范围集成电路时出现，制造光栅数显的企业也纷纷出现，如1972年美国的ACU-RITE，1973年西班牙的Fagor，奥地利的RSF，日本的三丰（Mitutoyo）和双叶（Futaba）等。1974年英国的Newall也推出了球栅数显。蓬勃国度机床的数显化率在30%~60%阁下。
5.容栅数显装配
容栅测量体系1972年由H.U.Meyer创造并取得专利，1974年瑞士TRIMOS公司最先在测高仪上应用，1978年专学临盆容栅数显产品的SYLVAC公司成立，该公司大年夜事制造容栅数字显示的长度测量仪表，这种新的┞筏式测量体系很快就应用于数显卡尺、千分表、测高仪和测长仪。

瑞士Sylvac、Tesa公司和日本Mitutoyo（三丰）公司都在量具、量仪方面成长容栅测量体系。日本三丰公司2003年推出机床容栅数显装配，容栅测量体系的分辨率为10μm和5μm，精确度为50μm/m，速度为60 m/min。因为容栅尺制造成本比较便宜，是以它是五种数显装配中价格最低的。

日本三丰公司是国际有名的也是最大年夜的容栅测量体系制造公司。国内容栅数显卡尺最大年夜的临盆企业是桂林广陆。


成长的共性

高精度周详机床和高精度周详量仪作为工作母机和测量母机，是各类机械获得精度的基本，而它们本身的精度又依附于长度、角度、圆度和几何精度等基本机械技巧，个中长度测量技巧和圆分度技术的关键是地位测量元件的精度及其读出精度。

多年来，世界多都城在致力于成长地位数字测量技巧，寻找最幻想的测量元件和信息处理技巧，到今朝为止，为人们所公认并已获得广泛应用的是前面所介绍的光栅、感应同步器和磁栅以及近年出现的测量技巧。这5种检测元件和与之相配的数字体系，有其类似的特点和长处。

都易于实现机械位移/电旌旗灯号的转换。应用光电、磁电、电感、电容的测量道理，经由旌旗灯号转换和数字化处理后即可用于显示和控制。


安装调剂轻易，无磨损，寿命长，小型化、组装化、测量速度高，多功能等等。
高分辨率。直线地位测量的分辨率可达0.001 mm，最高可达0.000 1 mm，角地位测量的分辨率可达0.5"。

高精度。直线地位测量精确度一般可达0.01～0.03 mm（用于通俗机床），最高点可达0.003 mm（坐标镗床）。既实用于一懊悔床设备，也完全能知足高精度铣床、仪器的请求。特别是圆分度测量，其分度精确度一般可达6"～10"，最高可达1"，甚至更高，大年夜大年夜跨越了传统的机械或光学办法。

大年夜量程。感应同步器、容栅、球栅可以采取接长的办法可以扩大年夜量程，可以到12m。而钢带光栅、磁栅检测元件长度就可以做到大年夜量程到30m。Heidenhian为波音公司定做钢带光栅尺的长度达120m。
